Tableau electrique à réarmement automatique ( Sté Navylec)

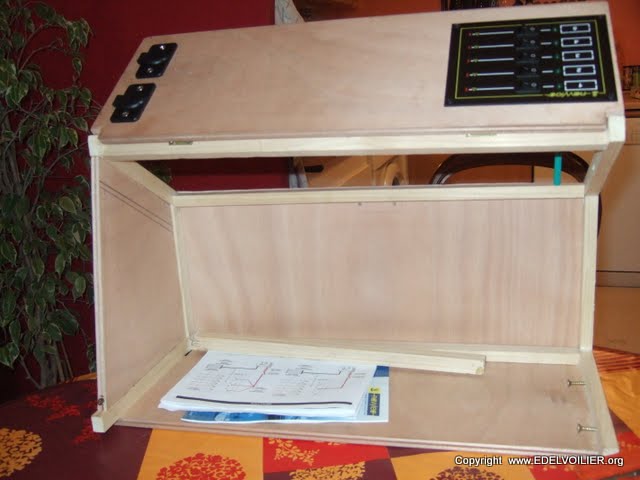

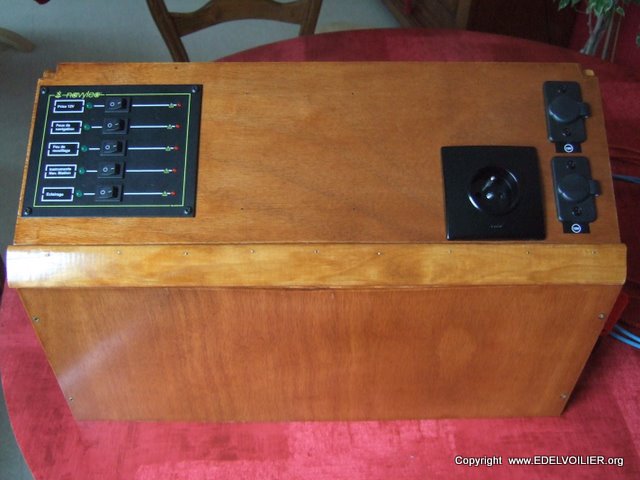

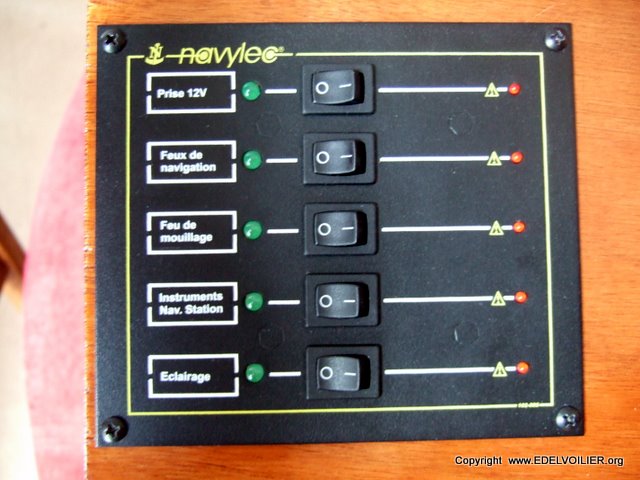

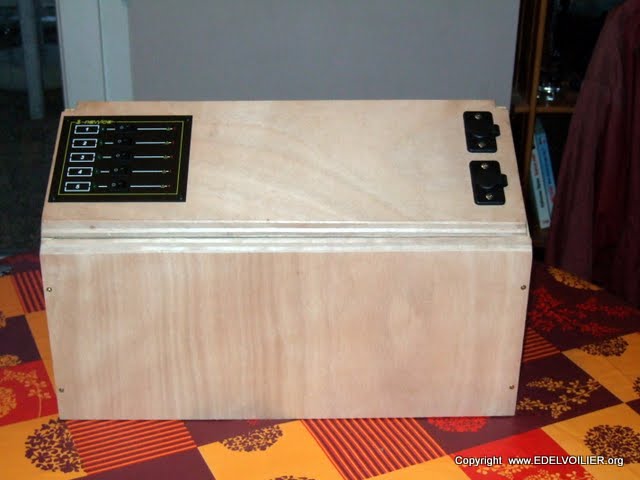

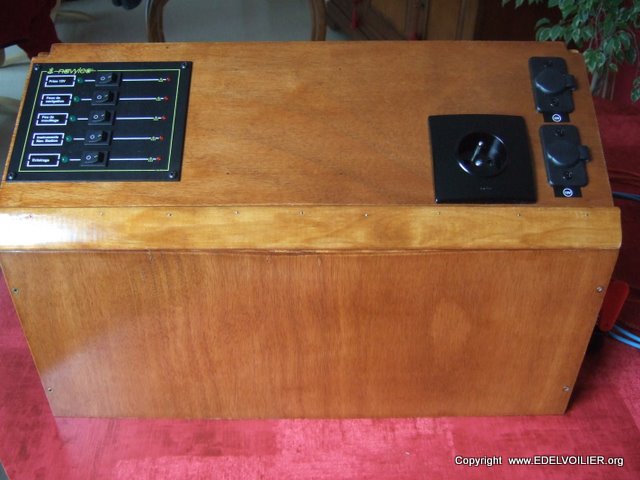

Tableau electrique à réarmement automatique 5 intérupteurs (Sté Navylec) et sa planche d'étiquettes



Ponçage de la couche de vernis au grain 300 pour un bon touché

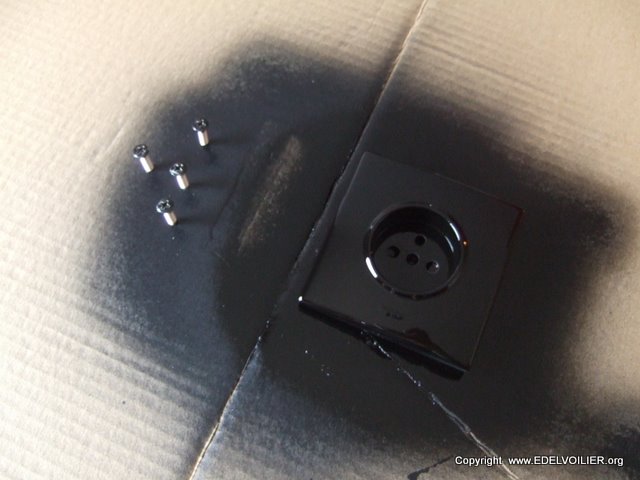

Pimp my prise 220V pour mon tableau électrique :o)





Très pratique pour finaliser les raccordements. En étamant les fils ca convient parfaitement

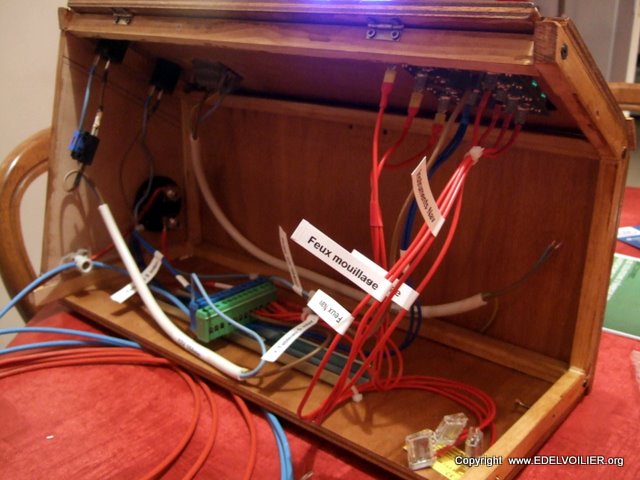

Tous les fils sont étiquetés afin d'identifier les fils rapidement

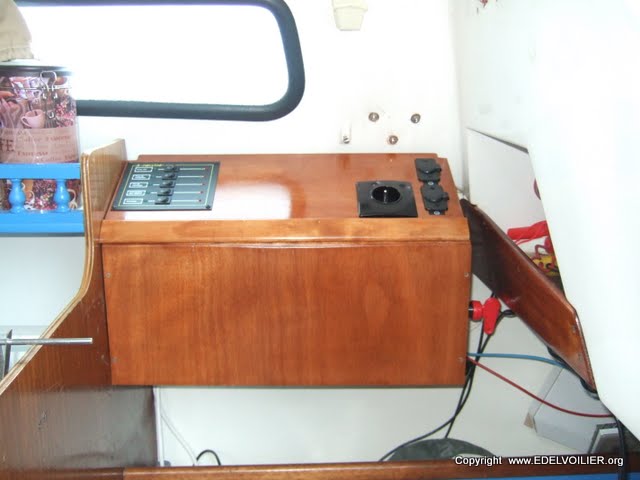

Les besoins les plus importants du moment sont sur le tableau


Il y a encore plein de place pour y loger un autoradion et une VHF fixe en frontal (mais pas pour tout de suite)

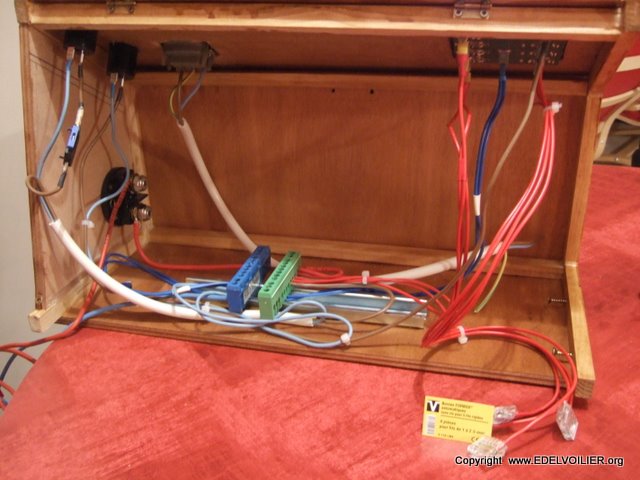

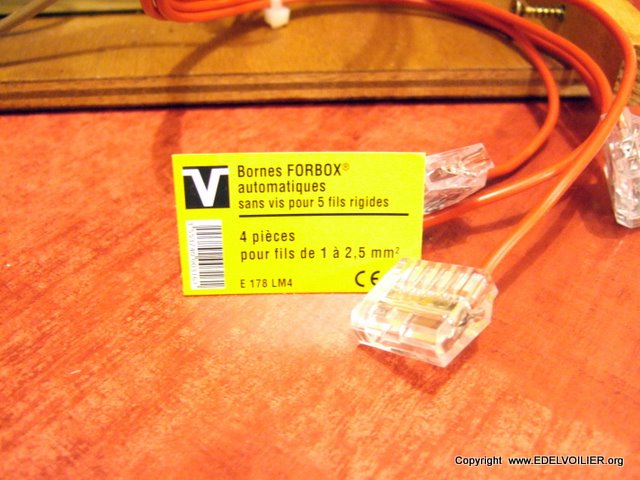

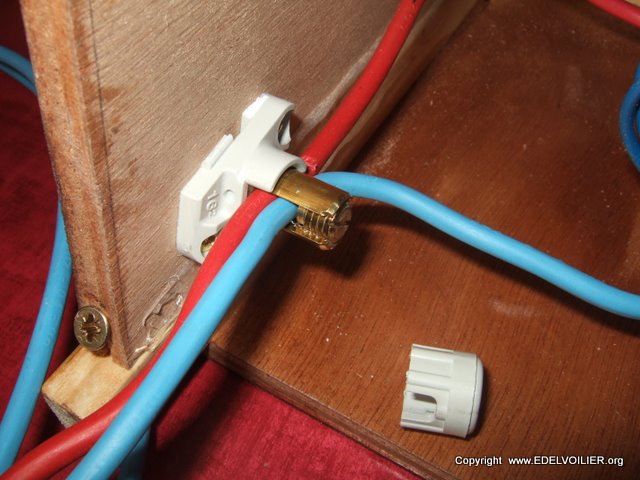

Petite astuce : Un gros domino pour maintenir les fils de 6mm en place et éviter qu'ils tirent sur les connexions.

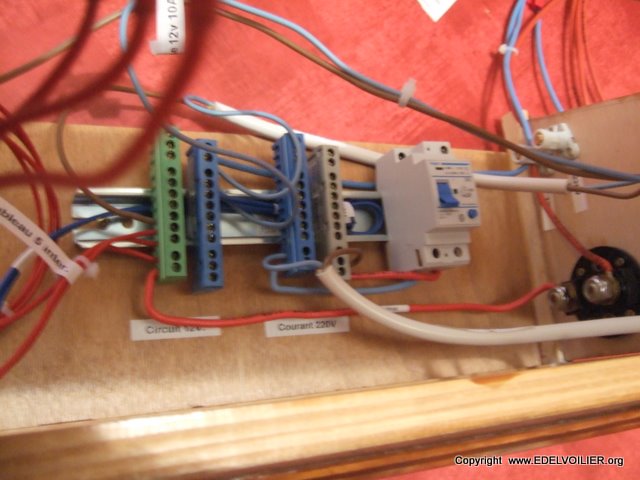

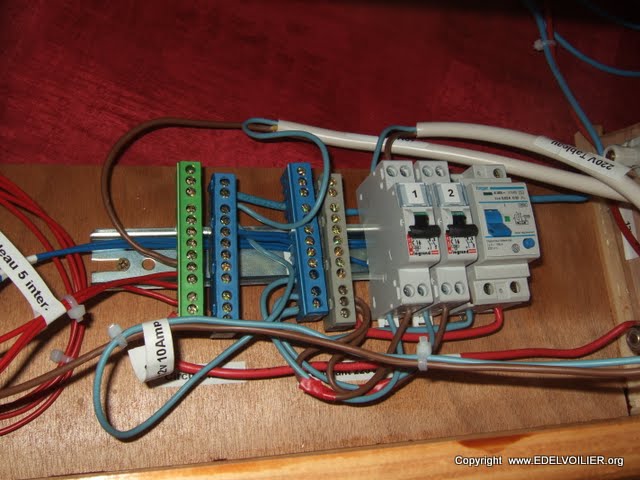

Le disjoncteur différentiel 32A vient de prendre place ainsi que les barrettes de connexion du 220V

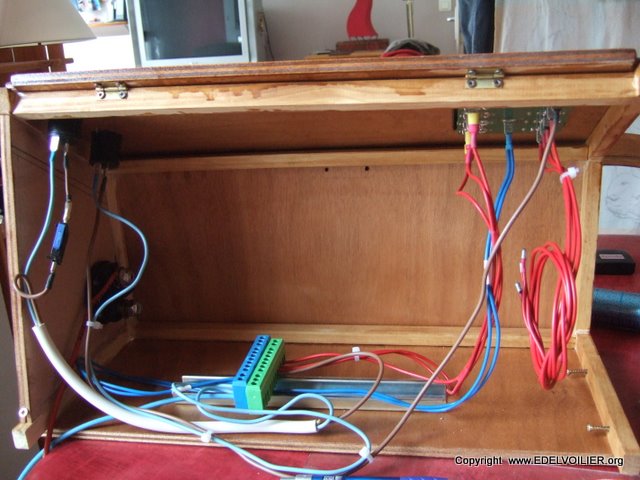

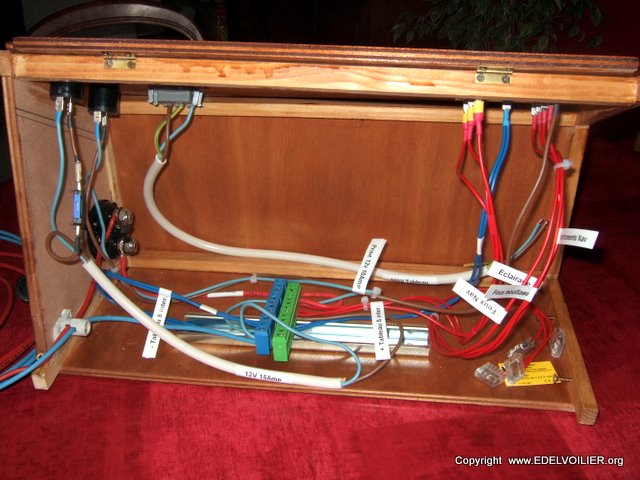

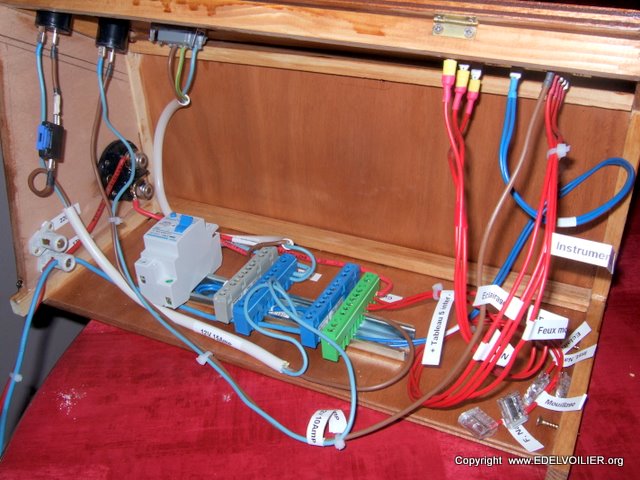

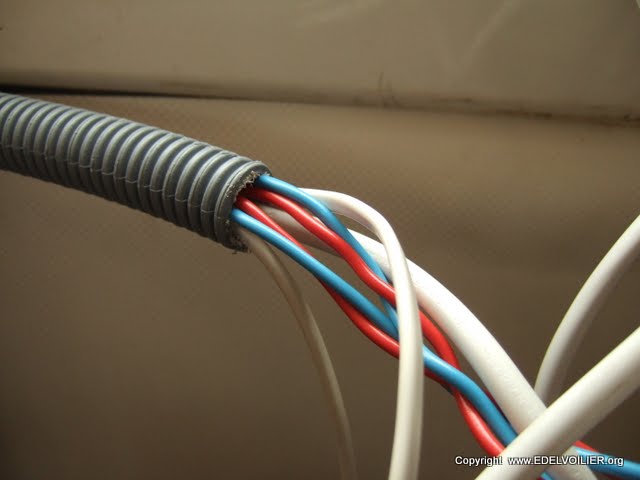

L'ouverture du tableau par le dessus permet un accès aisé à l'ensemble des connexions et fils

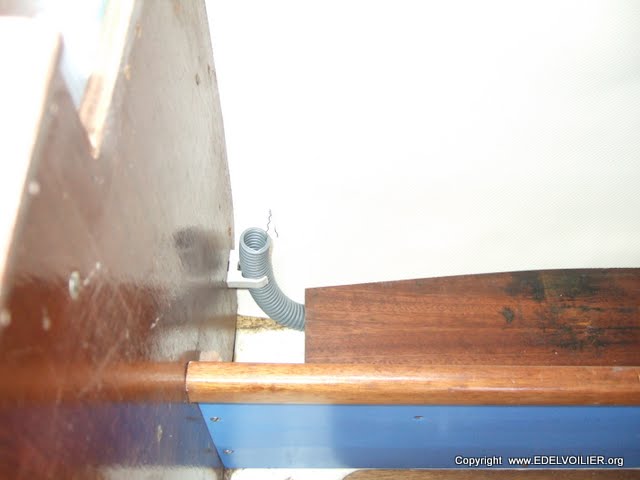

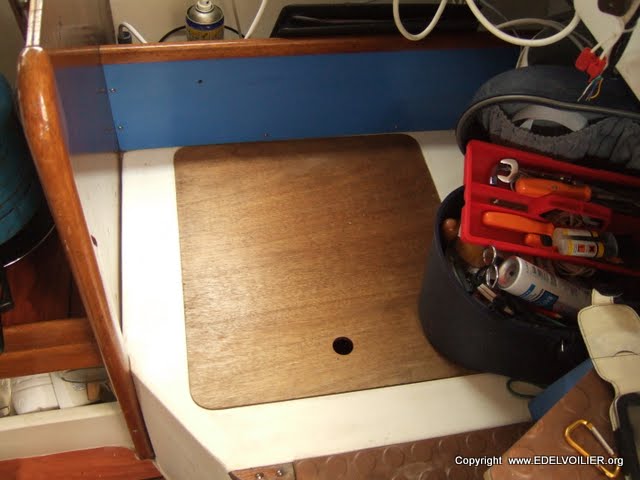

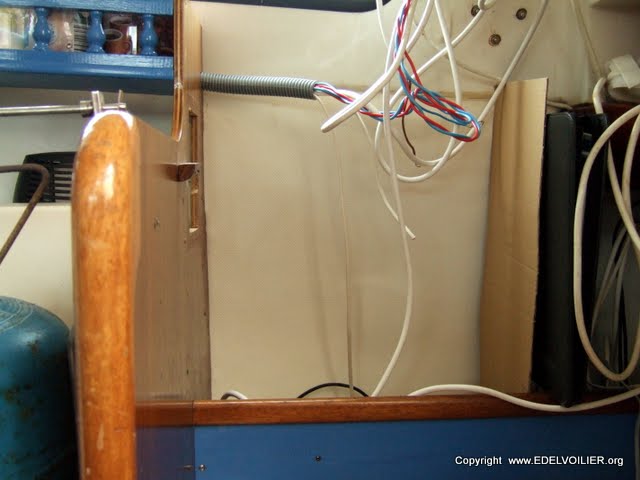

Voilà le futur emplacement du tableau electrique

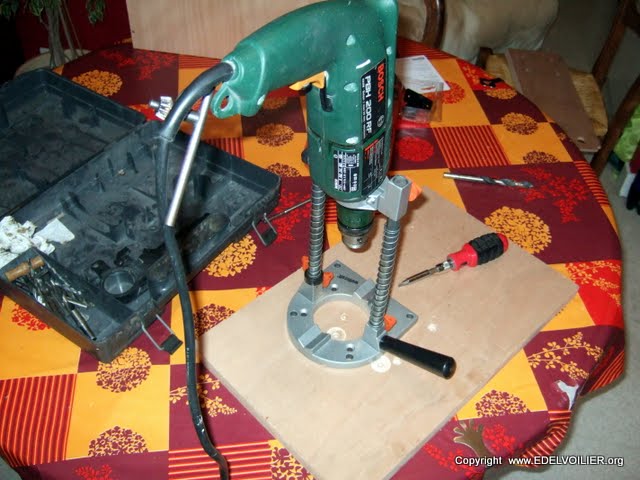

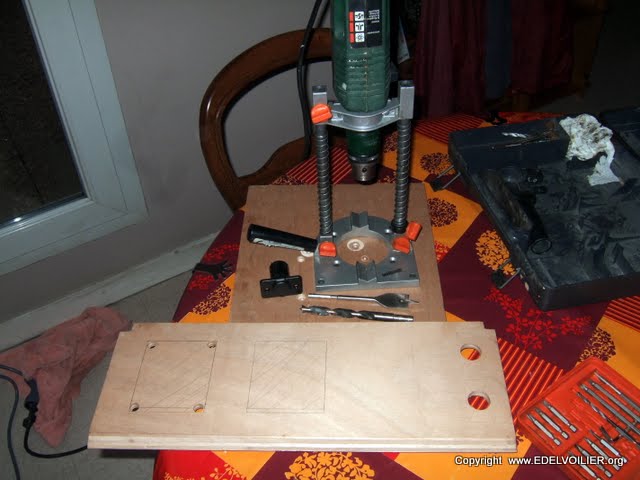

Perceuse avec adaptateur sur colonne avec une meche de 26 qui va permettre de faire des trous propres pour les prises 12V

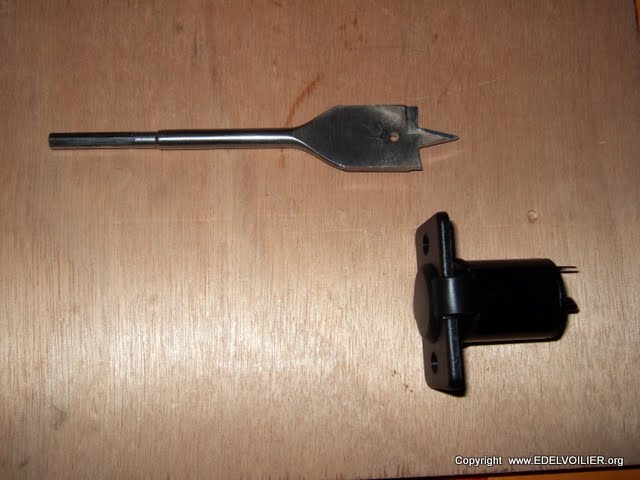

Pour une prise 12V une mèche de 26 est impec


les trous du 12V sont fait et les trous pour percer l'emplacement du tableau electrique sont fait aussi

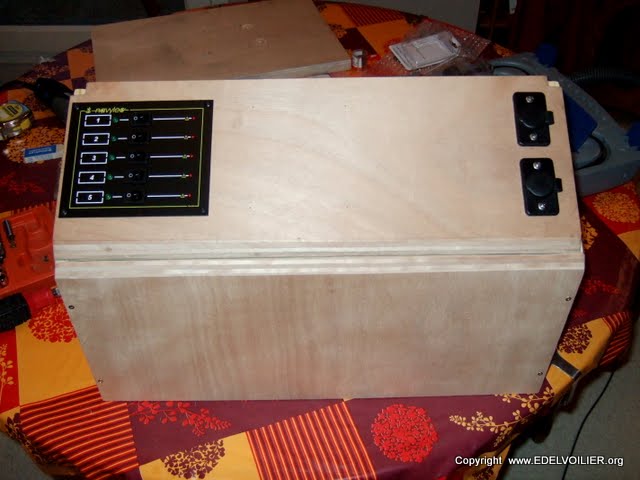

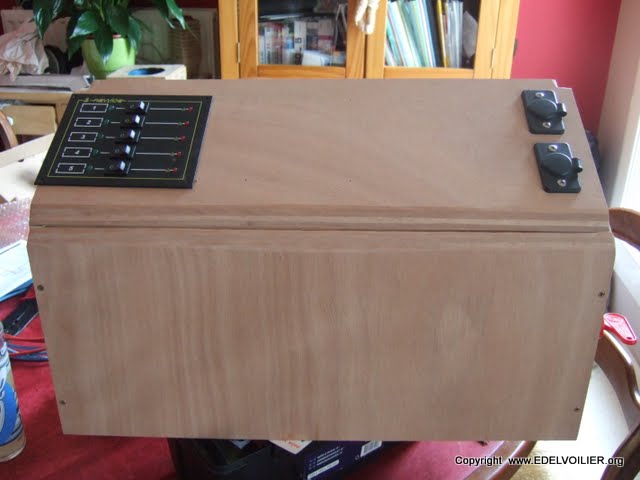

Montage à blanc pour voir si tout est ok

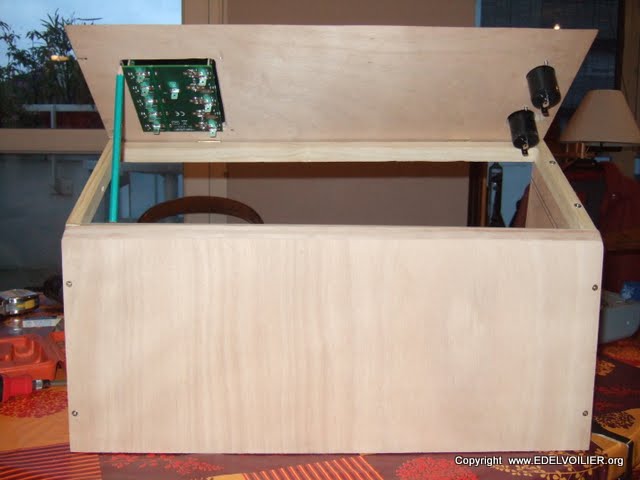

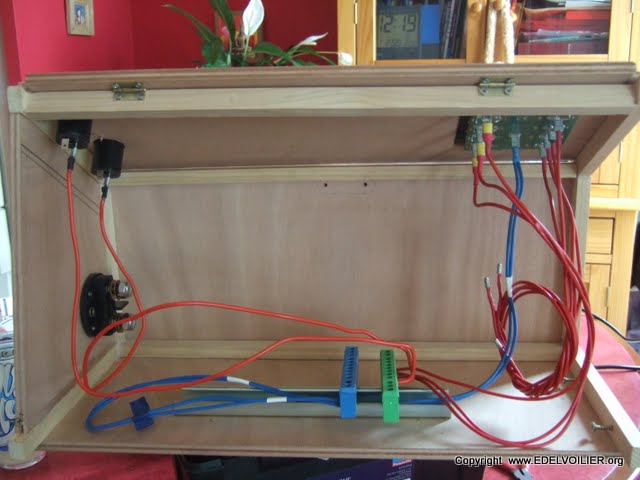

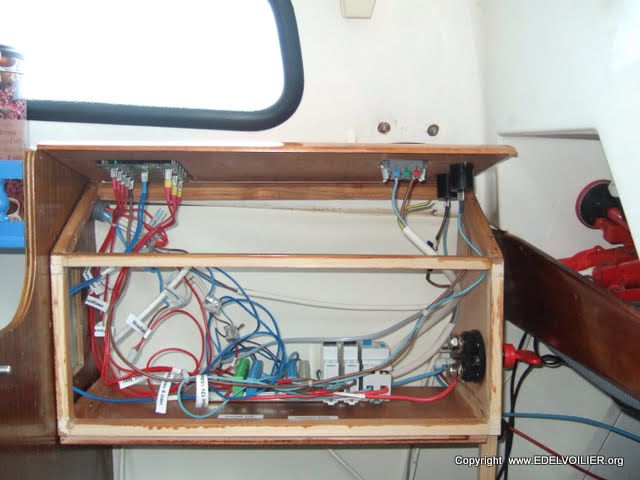

Pour accéder facilement et rapidement aux connexions, la partie haute est basculante sur charnières

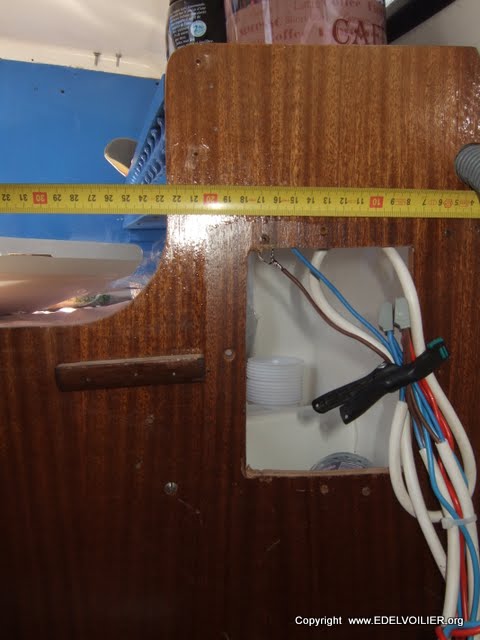

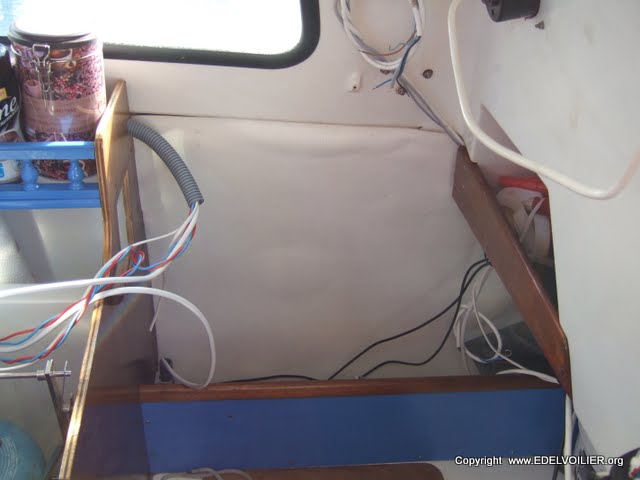

On prend les mesures pour le futur coffre du tableau electrique

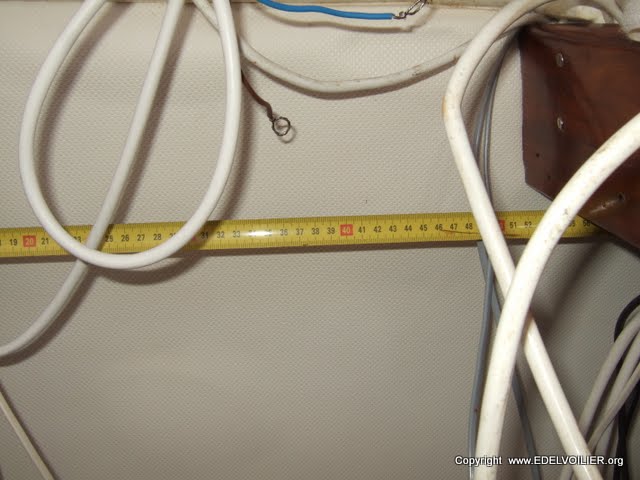

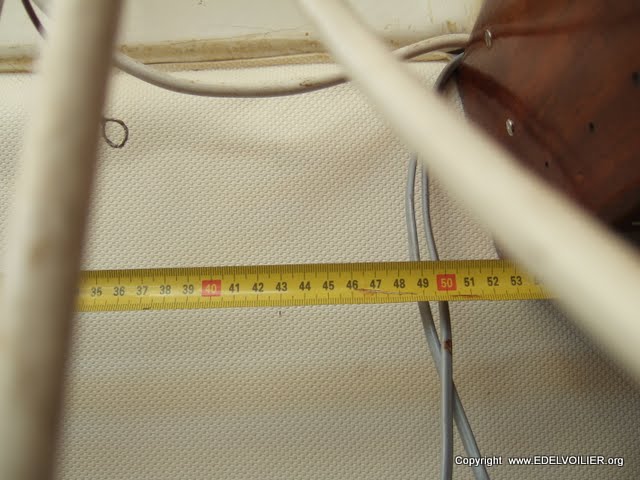

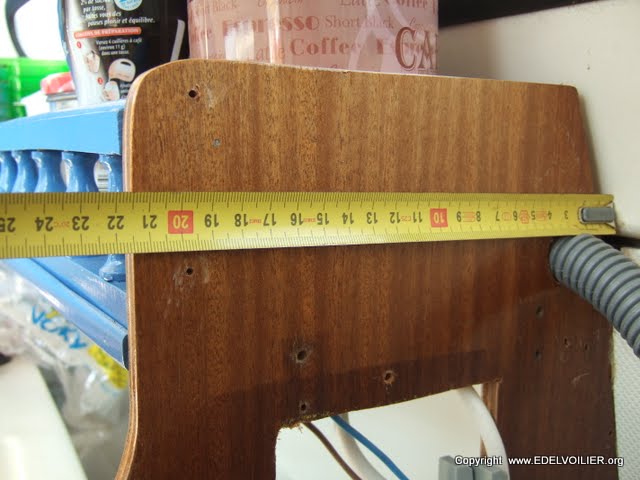

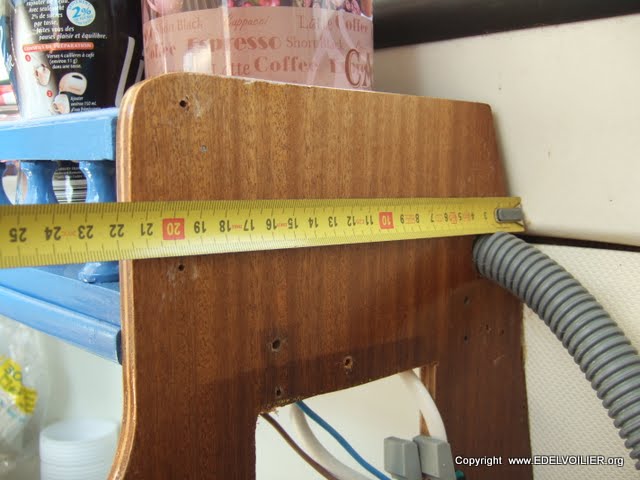

Le tableau electrique ne dera pas faire plus de 51cm de large

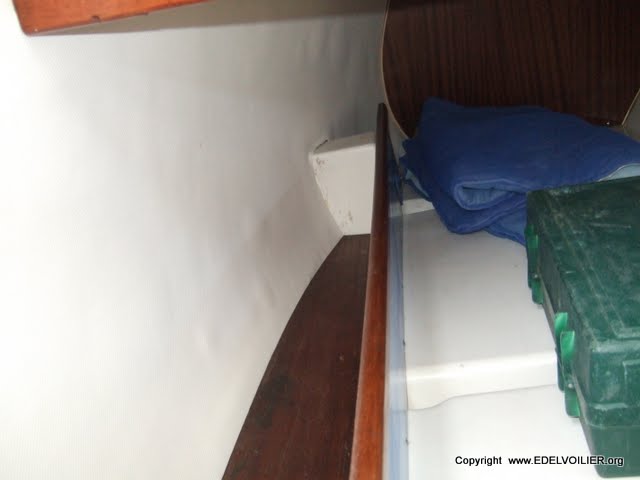

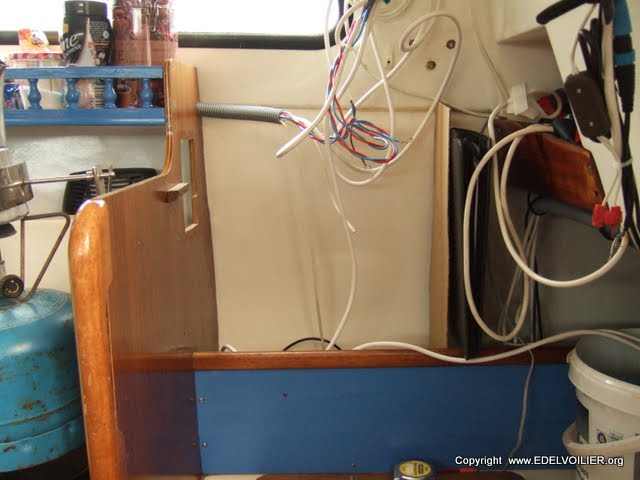

Le futur tableau electrique prendra place au niveau de la couchette cerceuille

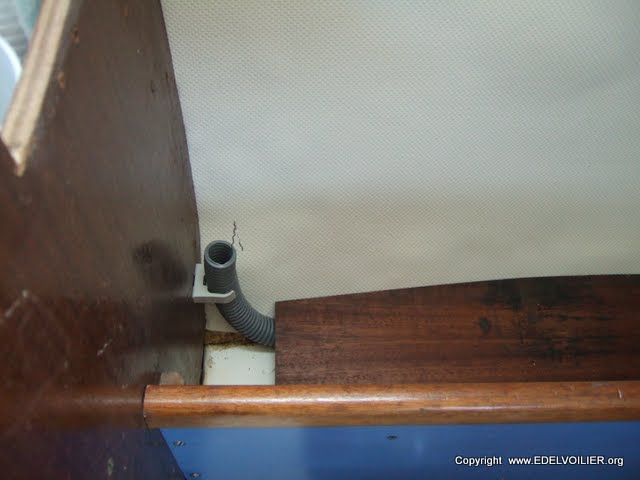

Vu de l'intérieure. Les 2 vis de droites seront vissées sur la cloison où est situé mon feu sur cardan.



Même madame se met à étamer les fils pour avoir un circuit electrique bien propre

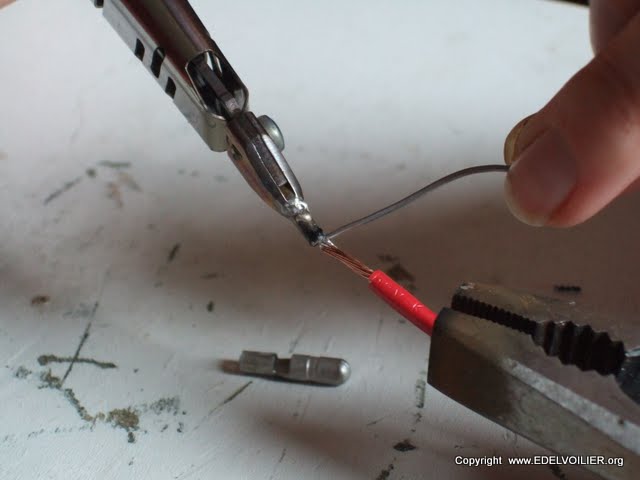

Etamage permettant de protéger le cuivre de la corrosion lié à l'air salin et l'humidité (de façon plus générale)

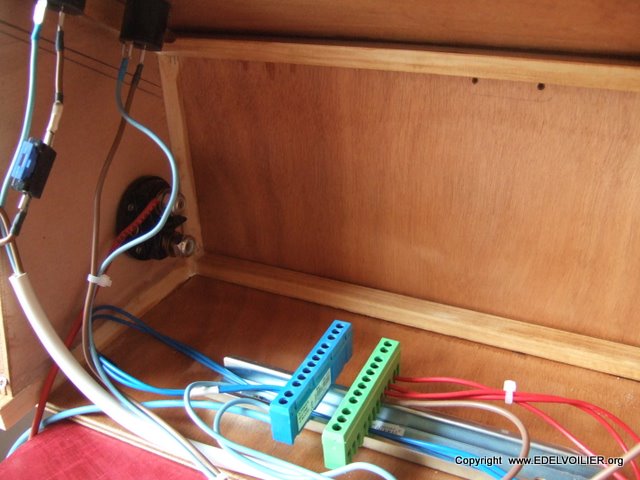

2 borniers electrique de 10 cnx pour regrouper les + et - (le vert est prévu pour la terre mais là yavait plus que ca comme couleure alors....)

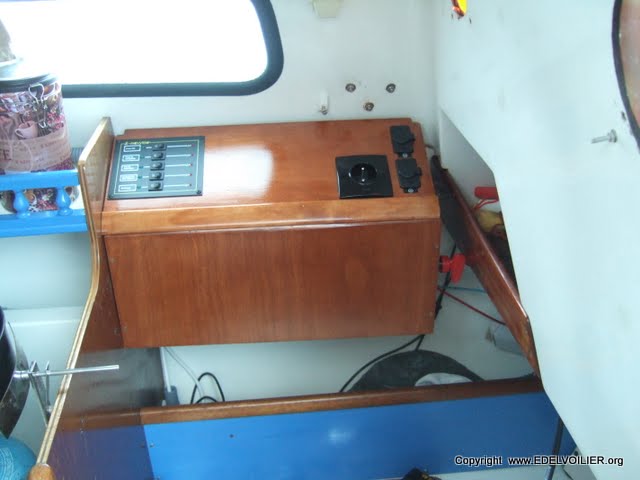

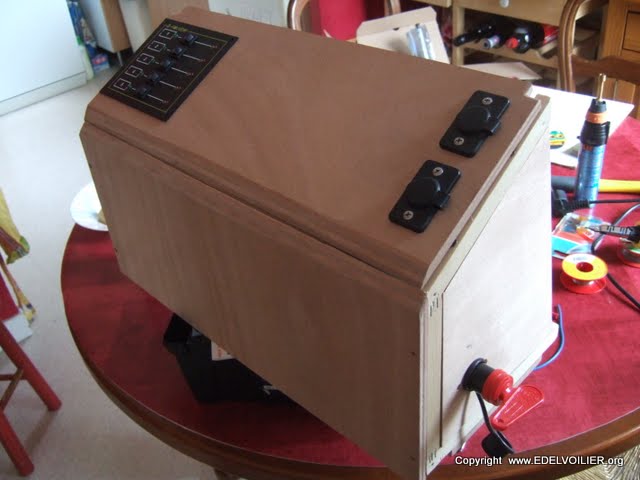

Ah ya quelque chose de nouveau !!! Le coupe circuit sur le coté ;-)
