A l'acquisition de Nostress, le panneau de pont était constitué d'une plaque de plexi devenue opaque dont les charnières étaient HS et rouillées. Il ne tenait en place que par un bout de ficelle et une tige en fer. Bref il était temp de le remplacer pour garantir l'étanchéïté.

Retour
Zone d'encastrement du hublot de pont
Détail Infos sur l'appareil photo Commentaire image
Hauteur d'encastrement  du panneau de pont d'origine (41cm cote de la photo)
Détail Infos sur l'appareil photo Commentaire image
Largeur d'encastrement du hublot de pont d'origine : 42cm
Détail Infos sur l'appareil photo Commentaire image
(Face au mat) Largeur de la marge de gauche : 3cm
Détail Infos sur l'appareil photo Commentaire image
(Face au mat)  marge de droite restante après encastrement : 3cm
Détail Infos sur l'appareil photo Commentaire image
Les dimensions du futur panneau ne correspondent pas au profil du pont
Détail Infos sur l'appareil photo Commentaire image
Test à blanc de la maquette du future panneau de pont
Détail Infos sur l'appareil photo Commentaire image
Marquage au crayon du contour du panneau de pont.
Détail Infos sur l'appareil photo Commentaire image
Un angle terminé (en brun) correspondant au futur panneau de pont
Détail Infos sur l'appareil photo Commentaire image

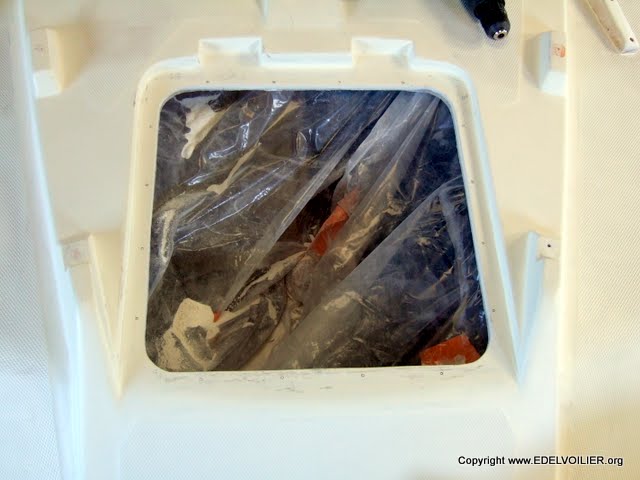

la maquette du futur panneau de pont rentre parfaitement !
Détail Infos sur l'appareil photo Commentaire image
Maintenant la maquette rentre dans le profil du pont. Impec !
Détail Infos sur l'appareil photo Commentaire image
Détail Infos sur l'appareil photo Commentaire image

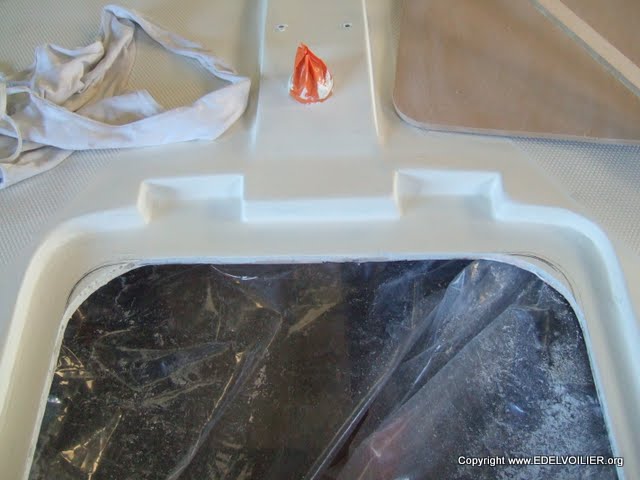

Après un coup de sous-couche pour le pont j'ai refais au crayon le tracé du profil d'encastrement. Le panneau de pont sera un peu plus grand que celui d'origine.
Détail Infos sur l'appareil photo Commentaire image
la scie sauteuse permet d'éliminer facilement le surplus mais faut pas etre pressé et laisser la lame avancer sans forcer.
Détail Infos sur l'appareil photo Commentaire image
Détail Infos sur l'appareil photo Commentaire image
Le panneau est posé à blanc pour vérifier qu'il rentre bien et qu'il ferme bien sans frotter sur les bords. Tout est ok :-)
Détail Infos sur l'appareil photo Commentaire image

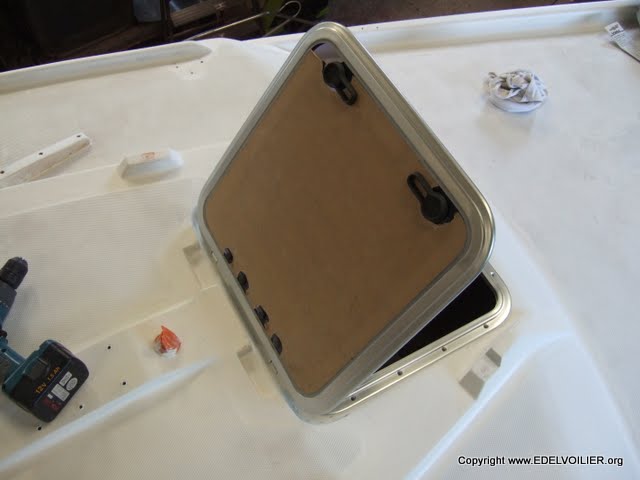

Ce modèle à la particularité de ne pas avoir de charnières extérieures
Détail Infos sur l'appareil photo Commentaire image
Les trous à percer sont marqués au crayon.
Détail Infos sur l'appareil photo Commentaire image
Détail Infos sur l'appareil photo Commentaire image
Pour ne pas abimer le gelcoat,  il est important de prépercer les trous avec une mèche d'un diamètre inférieure à celui final.
Détail Infos sur l'appareil photo Commentaire image
Pour terminer on re-perce au même endroit avec le diamètre de mèche final
Détail Infos sur l'appareil photo Commentaire image
On aperçois les charnières intérieures qui permettent aussi de maintenir le paneau ouvert dans n'importe quelle position.
Détail Infos sur l'appareil photo Commentaire image

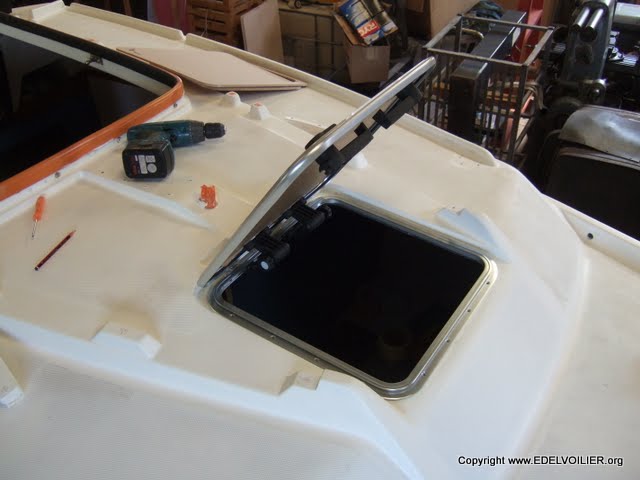

Pose à blanc du panneau pour vérifier l'encastrement. Ensuite viendra la pose du Sika et des vis.
Détail Infos sur l'appareil photo Commentaire image
Détail Infos sur l'appareil photo Commentaire image
Détail Infos sur l'appareil photo Commentaire image
Détail Infos sur l'appareil photo Commentaire image
Le panneau fait 2cm d'épaisseur. Il est dans la continuité du plat pont du pied de mat.
